История развития ультразвуковой диагностики в акушерстве и гинекологии*

Корни развития УЗИ как диагностического метода исследования в акушерстве и гинекологии уходят еще в те времена, когда с помощью ультразвуковых (УЗ) волн измеряли расстояние под водой. Высокочастотный сигнал, не слышимый человеческим ухом, был сгенерирован английским ученым F. Galton в 1876 г.

Joseph Woo, доктор медицины; Королевский колледж акушеров и гинекологов (Royal College of Obstetricians and Gynаecologists, RCOG), Лондон, Великобритания; Колледж акушерства и гинекологии Медицинской академии Гонконга (Hong Kong Academy of Medicine, HKAM), Китай

Истоки
Прорывом в развитии УЗ технологий было открытие братьями P. и J. Curie пьезоэлектрического эффекта (Франция, 1880). Первая рабочая гидролокационная УЗ-система SОund Navigation Аnd Ranging (SONAR) была сконструирована в США в 1914 г.
Прародителем медицинского УЗИ была система RAdio Detection And Ranging (RADAR), изобретенная в 1935 г. британским физиком R. Watson-Watt. Такие радиолокационные системы были прямыми предшественниками последующих двухмерных гидролокационных и медицинских УЗ-систем, которые появились в конце 40-х годов XX столетия.
Еще одним направлением, предшествовавшим развитию УЗ в медицине, была начатая в 30-е годы разработка импульсных УЗ-дефектоскопов металла, которые использовались для проверки целостности металлических корпусов судов, танков и другой техники. Концепция детекции металлодефектов была разработана советским ученым С.Я. Соколовым в 1928 г., а конструирование первых УЗ-детекторов и их последующее совершенствование началось в 40-х годах в США, Великобритании, Германии, Франции, Японии и в ряде других стран (рис. 1).

Ультразвук в медицине
Впервые в медицине УЗ начали применять в качестве метода лечения в конце 20-х – начале 30-х годов.

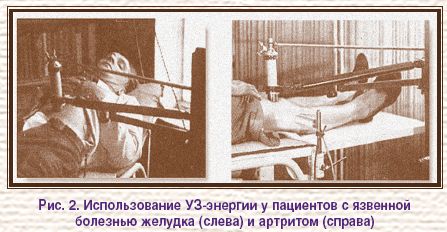

В 40-х годах УЗ использовали с целью облегчения боли при артритах, язвенной болезни желудка, в лечении экземы, астмы, тиреотоксикоза, геморроя, недержания мочи, элефантиаза и даже стенокардии (рис. 2).
Применение УЗ в качестве диагностического метода обнаружения опухолей, экссудатов и абсцессов в 1940 г. впервые предложили немецкие клиницисты H. Gohr и T. Wedekind. По их мнению, такая диагностика могла основываться на отражении УЗ-волны от патологических объемных образований головного мозга (принцип работы дефектоскопа металлов). Однако они так и не смогли опубликовать убедительных результатов своих экспериментов, в связи с чем их исследования не имели популярности.
В 1950 г. американские нейрохирурги W. Fry и R. Meyers использовали УЗ для разрушения базальных ганглиев у пациентов с болезнью Паркинсона. УЗ-энергию с успехом начали применять в терапии и в реабилитационной медицине. Так, J. Gersten (1953) использовал УЗ для лечения больных с ревматоидным артритом.
Ряд других клиницистов (P. Wells, D. Gordon, Великобритания; M. Arslan, Италия) применяли УЗ-энергию в лечении болезни Меньера.

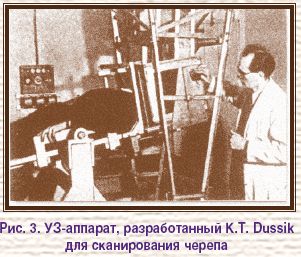

Основателем диагностического УЗИ считается австрийский невролог, психиатр K.T. Dussik, впервые применивший УЗ с диагностической целью. Он определял местонахождение опухолей головного мозга путем измерения интенсивности прохождения УЗ-волны сквозь череп (рис. 3). В 1947 г. К.Т. Dussik представил результаты исследований и назвал свой метод гиперфонографией.
Однако позже немецкий клиницист W. Guttner и соавт. (1952) патологию на таких УЗ-снимках расценили как артефакты, поскольку К.Т. Dussik за патологические образования принимал ослабление отражений УЗ-волны от костей черепа.

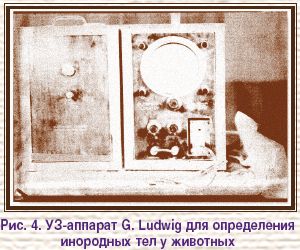

G. Ludwig (США, 1946) проводил эксперименты на животных по выявлению инородных тел (в частности конкрементов в желчном пузыре) с помощью УЗ-волн (рис. 4). Через три года результаты его исследований были официально обнародованы. При этом автор отметил, что отражение УЗ-волн от мягких тканей мешает достоверной интерпретации полученных результатов такой УЗД. Однако, несмотря на это, исследования G. Ludwig внесли определенный вклад в развитие УЗД в медицине, в ходе которых ученый сделал ряд важных открытий. Он, в частности, определил, что диапазон скорости передачи ультразвука в мягких тканях животных составляет 1490-1610 м/сек (в среднем 1540 м/сек). Эта величина УЗ-волны и сегодня используется в медицине. Оптимальная частота УЗ, согласно данным исследователя, составляет 1-2,5 МГц.
Английский хирург J.J. Wild в 1950 г. начал исследование возможности применения УЗ для диагностики хирургической патологии – кишечной непроходимости. Работая в США совместно с инженером D. Neal, он обнаружил, что злокачественные опухоли желудка обладают большей эхогенной плотностью по сравнению со здоровой тканью.
Год спустя американский радиолог D. Howry с коллегами (директором лаборатории медицинских исследований J. Homles и инженерами W.R. Bliss, G.J. Posakony) разработали УЗ-сканер с полукруглой кюветой, имеющей окно. Пациента пристегивали ремнем к пластмассовому окну, и он должен был оставаться неподвижным в течение длительного времени исследования. Аппарат назывался сомаскоп, сканировал органы брюшной полости, а полученные результаты получили название сомаграммы.

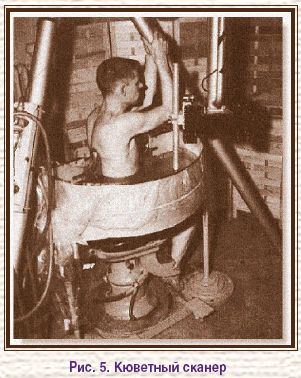

Вскоре этими же исследователями (1957) был разработан кюветный сканер. Пациент сидел в видоизмененном стоматологическом кресле и был закреплен напротив пластмассового окна полукруглой кюветы, заполненной солевым раствором (рис. 5).
В 1952 г. в США был основан American Institute of Ultrasound in Medicine (AIUM).

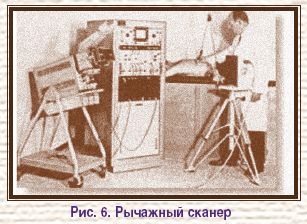

Некоторое время спустя, в 1962 г., J. Homles вместе с инженерами сконструировали рычажный сканер, который уже мог перемещаться над пациентом при ручном управлении оператором (рис. 6).

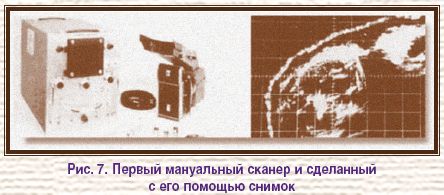

В 1963 г. в США был разработан первый контактный сканер, управляемый рукой. Это было начало этапа становления наиболее популярных статических УЗ-аппаратов в медицине (рис. 7).
С 1966 г. AIUM начал проводить аккредитацию ультразвуковой практики. Чтобы получить лицензию на такую практику в акушерстве и гинекологии, врач должен был осуществлять интерпретацию как минимум 170 УЗ-снимков в год.
В 1966 г. в Вене состоялся первый Всемирный конгресс УЗ-диагностики в медицине, второй – в 1972 г. в Роттердаме. В 1977 г. было основано Британское медицинское общество ультразвука (British Medical Ultrasound Society, BMUS).
Таким образом, с конца 50-х годов прошлого века в разных странах – США, Германии, Великобритании, Австралии, Швеции, Японии – начали проводиться исследования по возможности применения УЗ с целью диагностики заболеваний. В основе их проведения использовались принципы гидролокации (A-режим УЗ-волн) и радиолокации (B-режим).

Ультразвуковая диагностика в СССР
Исследования по использованию УЗД в медицине проводились также и в СССР. В 1954 г. на базе Акустического института АН СССР было создано отделение ультразвука под руководством профессора Л. Розенберга. Первые упоминания об использовании УЗД в терапии датируются 1960-м годом.
Научно-исследовательский институт медицинских инструментов и оборудования СССР выпускал экспериментальные УЗ-аппараты Ekho-11, Ekho-12, Ekho-21, UZD-4 (1960); UZD-5 (1964); UTP-1, UDA-724, UDA-871 и Obzor-100 (начало 70-х годов). Эти модели предназначались для использования в офтальмологии, неврологии, кардиологии и в ряде других областей медицины, однако, согласно распоряжению правительства, так и не были внедрены в практическую медицину. И только с конца 80-х годов УЗД начала постепенно внедряться в советскую медицину.

Ультразвук в акушерстве и гинекологии
Использование УЗД в акушерстве и гинекологии начинается с 1966 г., когда происходит активное становление и развитие центров по применению УЗ в различных сферах медицины в США, в странах Европы и в Японии.

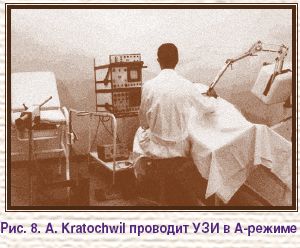

Первопроходцем в области гинекологической УЗД стал австрийский врач A. Kratochwil. В 1972 г. он успешно продемонстрировал возможность визуализации овариальных фолликулов с помощью УЗ (рис. 8) и вскоре стал наиболее известным УЗ-диагностом того времени.

Трансвагинальное сканирование
В 1955 г. J.J. Wild (Великобритания) и J.M. Reid (США) применили А-режим для трансвагинального и трансректального УЗ-сканирования. В начале 60-х годов A. Kratochwil представил свое исследование сердцебиения плода на 6-й неделе гестации с помощью трансвагинального датчика (рис. 9). Одновременно этот метод УЗИ был представлен L. von Micsky в Нью Йорке.

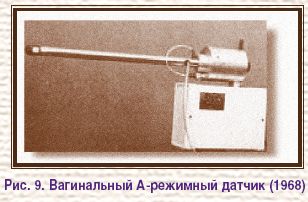

В Японии в 1963 г. S. Mizuno, H. Takeuchi, K. Nakano и соавт. предложили новую версию A-режимного трансвагинального сканера. Первое сканирование беременности с его помощью было проведено на сроке 6 нед гестации.
В 1967 г. в Германии компанией Siemens был разработан первый УЗ-сканер, использующий В-режим для диагностики патологии органов брюшной полости и малого таза, который с успехом начал применяться в гинекологии.
Уже в начале 70-х годов УЗИ в гинекологии применяли для диагностики твердых, полостных и смешанных образований другой различной патологии органов таза. Так, немецкие исследователи B.-J. Hackelоer и М. Hansmann успешно диагностировали с помощью В-режима количественные и качественные изменения фолликулов на протяжении овариального цикла. Условием для проведения успешной УЗД органов малого таза был полный мочевой пузырь.
Открывшаяся возможность проведения сонографии плода ознаменовала собой новый этап в развитии акушерства и пренатальной диагностики.

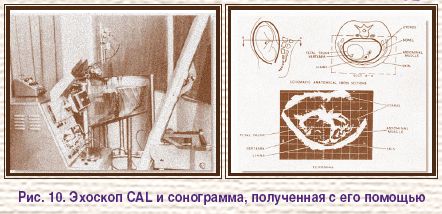

Австралийские клиницисты G. Kossoff и W. Garrett в 1959 г. представили контактный водный эхоскоп CAL (рис. 10), с помощью которого можно было проводить исследование грудной клетки плода. Этот УЗ-аппарат использовался с целью выявления пороков развития плода.
В 1968 г. Garrett, Robinson и Kossoff одними из первых опубликовали работу «Анатомия плода, отображаемая с помощью УЗИ», а два года спустя представили первую работу, посвященную УЗ-диагностике пороков развития плода, где описали поликистоз почек, выявленный у плода на 31-й неделе гестации (рис. 11).
В 1969 г. был выпущен эхоскоп CAL с серой шкалой.

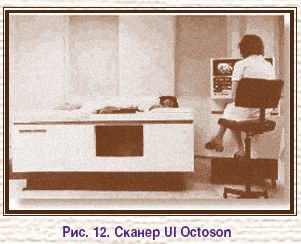

В 1975 г. был сконструирован водный сканер с высокочувствительным датчиком – UI Octoson (рис. 12).
В начале 60-х годов при проведении акушерского УЗИ (Европа, США, Япония, Китай, Австралия) использовался А-режим, с помощью которого определяли признаки беременности (измеряли сердцебиение плода), локализацию плаценты, выполняли цефалометрию. В 1961 г. I. Donald (Великобритания) предложил измерять бипариетальный диаметр (biparietal diameter, BРD) головки плода (рис. 13). В этом же году он описал случай гидроцефалии у плода.

В-режим
В 1963 г. I. Donald и MacVicar (Великобритания) впервые описали изображение плодных оболочек, полученное с помощью В-режима УЗИ. По измерениям диаметров плодных оболочек L.M. Hellman и M. Kobayashi (Япония) в 1969 г. определяли признаки доношенности плода, а P. Joupilla (Финляндия), S. Levi (Бельгия) и E. Reinold (Австрия) в 1971 г. – связь с ранними осложнениями беременности. В 1969 г. Kobayashi описал УЗ-признаки внематочной беременности с помощью В-режима УЗД.
Несмотря на то что ряд акушеров-гинекологов определяли сердечную деятельность плода с помощью А-режима (Kratochwil в 1967 г. с помощью вагинального A-сканирования на сроке 7 нед; Bang и Holm в 1968 г. с помощью А- и M-режимов на сроке 10 нед), практическое применение УЗИ в акушерстве для определения сердечной деятельности плода началось с 1972 г., когда H. Robinson (Великобритания) представил результаты проведенной им эхографии плода на сроке гестации 7 нед.

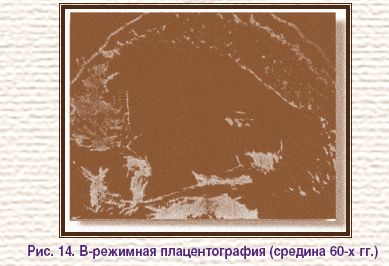

В-режимная плацентография была успешно описана в 1966 г. Денверской группой исследователей (США) (рис. 14).

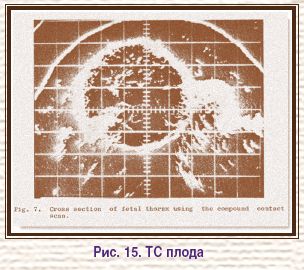

В 1965 г. американский ученый H. Thompson описал способ измерения торакальной окружности (thoracic circumference, ТС) как метод определения роста плода (рис. 15). При этом погрешность его измерений составила около 3 см у 90% от общего числа проведенных исследований. H. Thompson также разработал метод определения массы тела плода по BРD и ТС, погрешность которого составляла около 300 г у 52% детей.
Одним из наиболее известных исследователей УЗД в акушерстве является английский профессор S. Campbell. В 1968 г. он опубликовал труд «Усовершенствование УЗ-методов цефалометрии плода», где описал использование А- и В-режимов для измерения BРD головки плода. Эта работа стала стандартом для практического УЗИ в акушерстве в последующие 10 лет.
В 1972 г. с помощью В-режимного УЗИ ученый диагностировал на сроке 17 нед анэнцефалию плода, в 1975 г. – spina bifida. Это были первые правильно определенные с помощью УЗИ патологии, которые явились показанием к прерыванию беременности. В 1975 г. S. Campbell et al. предложили измерение абдоминальной окружности (abdominal circumference, АС) с целью определения массы тела и степени развития плода (рис. 16).
Клиницисты M. Mantoni и J. Pederson (Дания) первыми описали возможность визуализации желточного мешка с помощью В-режима; E. Sauerbrei и P. Cooperberg (Канада) с помощью УЗИ визуализировали желточный мешок; немецкие исследователи M. Hansmann и J. Hobbins одними из первых изучали пороки развития плода с помощью УЗИ.
Инновацией, которая кардинально изменила развитие практической УЗД, явилось изобретение сканеров, работающих в режиме реального времени. Первый такой аппарат под названием Vidoson разработали немецкие исследователи W. Krause и R. Soldner (совместно с J. Paetzold и O. Kresse). Он был выпущен в 1965 г. в Германии компанией Siemens Medical Systems и делал в секунду 15 снимков, которые позволяли фиксировать движения плода (рис. 17). В 1968 г. с помощью этого сканера немецкие клиницисты D. Holander и H. Holander диагностировали 9 случаев отека плода.

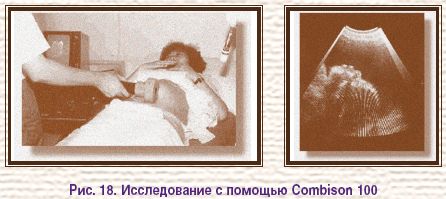

В 1977 г. C. Kretz (Австрия) разработал УЗ-аппарат Combison 100 (рис. 18), который начала производить компания KretzTechnik. Это был циркулярный ротационный сканер, работающий в режиме реального времени и рассчитанный на проведение УЗИ органов брюшной полости и других частей тела.
Американский клиницист J. Hobbins в 1979 г. с помощью сканера, работающего в режиме реального времени, измерил длину бедра плода. На основании этого G. O’Brien и J. Queenan (США) в том же году смогли определить наличие такой патологии развития плода, как скелетная дисплазия. Доктор медицины P. Jeanty (США) в 1984 г. составил таблицу всех размеров костей плода при развитии.
В начале 80-х годов был сконструирован статический сканер, позволяющий быстро делать снимки высококачественного разрешения.
В то время в мире насчитывалось около 45 больших и малых предприятий-производителей УЗД-техники.
Следует отметить, что в конце 70-х – в начале 80-х годов были созданы небольшие портативные УЗД-сканеры (минивизоры и др.), представляющие собой переносные аппараты, которые могли использоваться для диагностики непосредственно у постели больного, в т.ч. на дому (рис. 19).
Допплер-ультразвуковое исследование
Как известно, сущность эффекта Допплера заключается в изменении частоты волн при отражении от движущегося объекта. Это явление впервые описал более 100 лет тому назад австрийский математик и физик C. Doppler (1842). УЗ-допплер как метод диагностического исследования в медицине был представлен в 1955 г. японскими учеными S. Satomura и Y. Nimura, которые исследовали с его помощью работу клапанов сердца и пульсацию периферических сосудов. Спустя семь лет их соотечественники Z. Кaneko и K. Kato установили, что с помощью метода УЗ-допплера можно определять направление тока крови.
Изучение допплер-эффекта в 60-е годы проводилось также в США, Великобритании и в других странах.
В практическом акушерстве и гинекологии эффект Допплера начал использоваться несколько позже. В 1964 г. в США D.A. Callagan впервые применил этот метод диагностики для определения пульсации артерий плода. Через год американский гинеколог W. Johnson с помощью эффекта Допплера со 100-процентной точностью определила возраст эмбрионального развития у 25 плодов (срок 12 нед). Еще год спустя E. Bishop с помощью допплер-УЗИ на третьем триместре беременности установил место прикрепления плаценты у 65% обследованных им женщин. В том же году D.A. Callagan и соавт. описали сердцебиение плода по кардиальным допплер-сигналам.

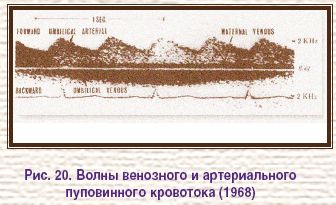

В 1968 г. японцы H. Takemura и Y. Ashitaka описали характер и скорость кровотока в умбиликальной артерии и вене, а также плацентарный кровоток (рис. 20).
P. Jouppila и P. Kirkinen (Финляндия) в 1981 г. выявили зависимость между уменьшением скорости кровотока в пупочной вене и замедлением роста плода. В 1983 г. S. Campbell выявил диагностическую ценность параметров маточного и плацентарного кровотока в диагностике преэклампсии.
Последующее развитие допплер-УЗИ было связано с цветным сканированием. M. Brandestini и соавт. (США) в 1975 г. разработали 128-точечную мультиимпульсную допплер-систему, где скорость и направление кровотока демонстрировались в цвете (рис. 21).
Французский клиницист L. Pourcelot в 1977 г. также в числе первых описал цветное допплер-УЗИ. Однако активное развитие допплер-УЗИ как диагностического метода в медицине началось в 80-е годы с появлением новых, более совершенных технологий.
Внедрение допплер-УЗИ в гинекологическую практику началось с середины 80-х годов, когда K. Taylor (США) описал кровоток в овариальных и маточных артериях, а A. Kurjak (Югославия) применил трансвагинальный цветной допплер в диагностике тазового кровотока.
Развитие двухмерного и цветного допплер-УЗИ было почти одновременным и происходило в конце 80-х годов. В начале 1990 г. A. Fleischer (США) одним из первых с помощью цветного трансвагинального допплера описал васкуляризацию рака яичника.

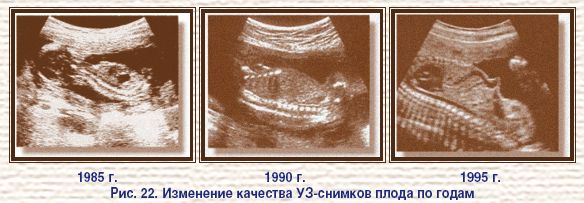

Совершенствование качества УЗИ продолжалось в течение 80-90 годов благодаря развитию микропроцессорной технологии (рис. 22). В это время УЗД стали активно применять в различных областях медицины, в т.ч. в акушерстве и гинекологии. Согласно статистике FDA (Food and Drug Administration), в США с 1976 по 1982 г. частота использования УЗД в медицинских учреждениях возросла с 35 до 97%.
Таким образом, в 1975 г., до разработки сканеров реального времени, в США было пять показаний к проведению УЗД в акушерстве: измерение BРD, определение объема амниотической жидкости, диагностика ранних осложнений беременности, сроков гестации и положения плаценты. С 80-х годов перечень таких показаний очень расширился. Так, были разработаны стандарты для определения внутриутробного возраста и развития плода по результатам УЗИ путем определения следующих параметров: длины крестец-темя (CRL), окружности головы (НС), длины бедра (FL), BPD, АС. Определение ряда других параметров проводилось в случаях нарушения развития плода.
В последующие годы были разработаны нормограммы для оценки роста и развития плода по следующим параметрам: бинокулярному диаметру (K. Mayden, P. Jeanty et al., 1982), окружности бедра (Deter et al., 1983), длине ключицы (Yarkoni et al., 1985) и стопы (В. Mercer et al., 1987), по фракционным размерам позвоночника (D. Li et al., 1986) и ушной раковины (J.C. Birnholz et al., 1988).
С изобретением УЗ-сканеров реального времени были диагностированы многие пороки развития плода. Однако разрешающая возможность УЗ-аппаратов того времени позволяла визуализировать эту патологию только на поздних сроках беременности. В 1981 г. Stephenson опубликовал обзор, описывающий около 90 разных пороков развития плода, которые можно определить при УЗИ. К аномалиям развития, непосредственно диагностируемым с помощью УЗИ, в те времена относили анэнцефалию, гидроцефалию, грыжу пупочного канатика, дуоденальную атрезию, поликистоз почек, отек плода, дисплазию конечностей. Трудности для УЗ-сканирования представляли лицевая область плода, конечности и сердце. С появлением сканеров более высокой разрешающей способности и трансвагинальных датчиков диагностика патологии развития плода упростилась, и пороки уже можно было определять не в третьем триместре беременности, а во втором и в первом.
Также стало возможным определение телодвижений плода и его дыхательных движений (fetal breathing movements, FBM). Проводить сканирование FBM впервые предложили исследователи G. Dawes и K. Boddy (Великобритания) в начале 70-х годов. При этом наличие или отсутствие дыхательных движений, их амплитуда и интервалы свидетельствовали о состоянии плода. Однако УЗИ FBM не приобрело популярности в дальнейшем.
В начале 80-х годов гинекологами разных стран был проведен и представлен ряд исследований, посвященных развитию фолликулов и процессу овуляции. Трансвагинальное сканирование, интенсивное внедрение которого в гинекологическую практику началось в середине 80-х годов, позволило увидеть противоположную поверхность матки, недоступную при обычном УЗИ, а также дало возможность более точно изучить циклы овуляции. Однако разрешающая способность УЗИ как метода визуализации эндометрия и фолликулов в те годы еще не позволяла полноценно определить момент овуляции с целью предупреждения беременности.
Трансвагинальное УЗИ явилось неотъемлемой частью диагностики непальпируемых образований, асцита, маточных и цервикальных изменений, ранней беременности, наличия и правильности введения внутриматочных конрацептивов. С конца 80-х УЗИ (особенно с появлением цветного трансвагинального сканирования) стало ценным методом диагностики эктопической беременности, рака яичников и эндометрия; вагинальное УЗИ – незаменимым методом диагностики в области репродуктологии; спектральное допплер-УЗИ (измерение скорости кровотока с помощью допплера) – стандартным исследованием.
В 1983 г. S. Campbell описал частотный индексный профиль допплер-сканирования плода. Год спустя P. Reuwer (Нидерланды) впервые выявил такой неблагоприятный признак развития плода, как отсутствие конечного диастолического тока крови в умбиликальной артерии. Дальнейшими исследованиями последователями S. Campbell установлена прогностическая важность такого признака, как отсутствие конечного диастолического тока крови в нисходящей части аорты плода. Позже с помощью допплер-УЗД в акушерстве были сделаны другие важные открытия. В итоге стандартом для выявления кислородного голодания плода (аноксии) стало УЗ-допплер-исследование пупочной артерии; средней мозговой артерии – для определения признаков декомпенсации; венозного протока – для диагностики ацидоза, сердечной недостаточности и угрозы внутриутробной гибели плода. Также с его помощью на ранних сроках определяли риск маточно-плацентарной недостаточности и преэклампсии у беременной.
В 1985 г. клиницист D. Maulik и профессор кардиологии N. Nanda (США) с помощью допплер-УЗИ описали интракардиальный ток крови. В 1987 г. американский исследователь G. Devore создал цветную допплер-карту тока крови для оценки пороков плода на практике. Применение цветного допплера позволило сделать УЗД пороков сердца плода более информативной. В конце 90-х точность таких диагнозов превышала 95%.
В 1989 г. группа последователей S. Campbell опубликовала масштабный труд о проведенном 5-летнем УЗ-скрининге как одном из способов предупреждения овариального рака. Его результаты показали значительную роль УЗИ как метода своевременной диагностики рака и возможность его использования в качестве профилактического скрининга данной патологии.
Как уже отмечалось выше, появление новых, более современных технологий в 90-х годах дало мощный толчок к развитию УЗД в медицине.
M. Cullen (США) первым в 1990 г. представил работу по изучению большой серии врожденных аномалий развития плода в первом триместре, определенных с помощью трансвагинального УЗИ. В те же годы благодаря активному внедрению в акушерскую практику трансвагинального сканирования, начала активно развиваться соноэмбриология.
УЗИ как популярный и востребованный метод диагностики способствовал проведению ряда популяционных скрининговых программ в 1970-1990 гг. Первой из них стала программа скрининга материнского сывороточного a-фетопротеина (Maternal serum alpha-fetoprotein, MSAFP) с целью выявления дефектов закладки нервной трубки. Она стартовала в Великобритании в конце 70-х. Вторым было рутинное исследование плода на сроке 20 нед в рамках программы антенатальной заботы. Также был проведен ряд других различных УЗ-скрининговых исследований в США, Великобритании, ФРГ, Швеции, Норвегии, Финляндии и в других странах Европы.
Уже в конце 90-х годов в странах Европы и США УЗД стала стандартным исследованием, с помощью которого определяли срок беременности, исключали двойню, выявляли пороки развития плода.
Следует отметить, что УЗИ стало также методом диагностики стигм развития и признаков хромосомных аномалий. Скрининг базировался на определении различных УЗ параметров таких аномалий. Так, начала активно развиваться УЗ-диагностика такой хромосомной аномалии, как синдром Дауна. Впервые прозрачность затылочной кости плода на сроке 15-20 нед как признак синдрома Дауна описала B. Benacerraf (США) в 1985 г. Позже она опубликовала перечень УЗ биометрических маркеров этой патологии.

Трехмерное УЗИ

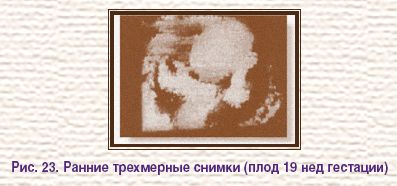

С развитием компьютерных технологий начали совершенствоваться исследования, посвященные трехмерной УЗД. Первым о возможности проведения трехмерного УЗИ сообщил K. Baba (Япония) в 1984 г., а через два года он получил трехмерные снимки с помощью двухмерного УЗ-аппарата (рис. 23). Вскоре его исследования начали внедряться в практику. В 1992 г. K. Baba опубликовал первую книгу, посвященную УЗИ в акушерстве и гинекологии, в которую вошел раздел о трехмерном сканировании.
Группа исследователей под руководством D. King (США) в 1990 г., в отличие от японских ученых, описала несколько другой алгоритм трехмерного УЗИ. В 1992 г. тайванские клиницисты Kuo, Chang и Wu визуализировали путем трехмерного УЗИ лицо, мозжечок и шейный отдел позвоночника плода с помощью сканера Combison 330, который был создан в 1989 г. и являлся первым трехмерным УЗ-аппаратом. Вскоре в середине 90-х в Японии начали производить трехмерные УЗ-аппараты. В 1993 г. австрийский ученый W. Feichtinger выполнил исследование эмбриона на сроке 10 нед с помощью трехмерного трансвагинального УЗИ. В последующие годы трехмерное УЗИ стало одним из важных методов исследования в акушерстве и гинекологии. В 1996 г. группа последователей Nelson и ученые из College Hospital (Великобритания) опубликовали независимое исследование, посвященное четырехмерной (движущейся трехмерной) эхокардиографии плода.
Трехмерная УЗД по сравнению с двухмерной имела ряд диагностических преимуществ, поскольку она дала возможность определять ряд аномалий развития плода: расщепление губы, полидактилию, микрогнатию, пороки развития уха, позвоночника и другую патологию развития, которую можно выявить по внешнему виду плода. Развитие трансвагинального трехмерного УЗИ позволило расширить диагностические возможности ультрасонографии как диагностического метода ранних этапов развития плода.
Австрийский акушер-гинеколог A. Lee вместе с группой последователей Kratochwil в 1994 г. изучил точность оценки массы тела плода с помощью трехмерного УЗИ и исправил ошибки соответствующих измерений двухмерного УЗИ. О пользе трехмерного УЗИ как диагностического метода в гинекологической практике свидетельствовала работа D. Jurkovic (Великобритания). В 1995 г. с помощью этого метода он диагностировал различную маточную патологию – двурогую матку, перегородки в матке и т.п.
Группа ученых из Тайваня во главе с F.-M. Chang в 1997 г. представили способ определения массы тела плода при рождении с помощью трехмерного УЗ-измерения верхней конечности плода. Год спустя H.-G. Blaas (Норвегия) опубликовал работу, посвященную трехмерному исследованию процессов эмбриогенеза, чем подтвердил важность данного метода исследования в эмбриологии.
Методом трехмерной гистерографии в 90-х годах начали изучать эндометриальную ткань, проводить диагностику эндометриальных образований, спаек, гидросальпингитов, кист яичников, небольших внутриматочных опухолей и других аномалий женских половых органов. Согласно работам испанского клинициста Bonilla-Musoles, точность диагностики злокачественных новообразований яичника, определенных с помощью трехмерного УЗИ, составляет почти 100% по сравнению с двухмерным.
Цветное допплеровское трехмерное УЗИ позволило визуализировать кровоток опухолей и поэтому стало действенным методом диагностики рака шейки матки и яичников.
Как видим, УЗИ является достаточно новой, но уже неотъемлемой частью диагностики в акушерстве и гинекологии. Всего лишь в течение нескольких десятков лет применение УЗ в медицине претерпело выраженные изменения: от диагностики наличия жизни в полости матки до измерения размеров плода; от определения морфологии плода до оценки его кровотока и динамики развития. На сегодня УЗД продолжает активно развиваться и совершенствоваться.

* J. Woo. A Short History of the Development of Ultrasound in Obstetrics and Ginecology / http://www.ob-ultrasound.net/history1.html (полная версия)

Список литературы находится в редакции
